Spark 引擎

本文主要介绍在 Linkis 中， Spark 引擎插件的安装、使用和配置。

1. 前置工作#

1.1 引擎安装#

如果您希望在您的服务器上使用 Spark 引擎，您需要保证以下的环境变量已经设置正确并且引擎的启动用户是有这些环境变量的。

强烈建议您在执行 Spark 任务之前，检查下执行用户的这些环境变量。

环境变量名	环境变量内容	备注
JAVA_HOME	JDK安装路径	必须
HADOOP_HOME	Hadoop安装路径	必须
HADOOP_CONF_DIR	Hadoop配置路径	必须
HIVE_CONF_DIR	Hive配置路径	必须
SPARK_HOME	Spark安装路径	必须
SPARK_CONF_DIR	Spark配置路径	必须
python	python	建议使用anaconda的python作为默认python

1.2 环境验证#

通过 pyspark 验证 Spark 是否安装成功

pyspark
#进入pyspark虚拟环境后，出现spark的logo则说明环境安装成功Welcome to      ____              __     / __/__  ___ _____/ /__    _\ \/ _ \/ _ `/ __/  '_/   /__ / .__/\_,_/_/ /_/\_\   version 2.4.3      /_/
Using Python version 2.7.13 (default, Sep 30 2017 18:12:43)SparkSession available as 'spark'.

2. 引擎插件安装默认引擎 #

Linkis 发布的二进制安装包中默认包含了 Spark 引擎插件，用户无需额外安装。

理论上 Linkis 支持的 Spark2.x 以上的所有版本。默认支持的版本为 Spark2.4.3 。如果您想使用其他的 Spark 版本，如 Spark2.1.0 ，则您仅仅需要将插件 Spark 的版本进行修改，然后进行编译即可。具体的，您可以找到 linkis-engineplugin-spark 模块，将 maven 依赖中 <spark.version> 标签的值改成 2.1.0 ，然后单独编译此模块即可。

EngineConnPlugin引擎插件安装

3. 引擎的使用#

3.1 通过 `Linkis-cli` 提交任务#

# codeType对应关系 py-->pyspark  sql-->sparkSQL scala-->Spark scalash ./bin/linkis-cli -engineType spark-2.4.3 -codeType sql -code "show databases"  -submitUser hadoop -proxyUser hadoop
# 可以在提交参数通过-confMap wds.linkis.yarnqueue=dws  来指定yarn 队列sh ./bin/linkis-cli -engineType spark-2.4.3 -codeType sql  -confMap wds.linkis.yarnqueue=dws -code "show databases"  -submitUser hadoop -proxyUser hadoop

更多 Linkis-Cli 命令参数参考： Linkis-Cli 使用

3.2 通过 `Linkis SDK` 提交任务#

Linkis 提供了 Java 和 Scala 的 SDK 向 Linkis 服务端提交任务。具体可以参考 JAVA SDK Manual。对于 Spark 任务你只需要修改 Demo 中的 EngineConnType 和 CodeType 参数即可:

Map<String, Object> labels = new HashMap<String, Object>();labels.put(LabelKeyConstant.ENGINE_TYPE_KEY, "spark-2.4.3"); // required engineType Labellabels.put(LabelKeyConstant.USER_CREATOR_TYPE_KEY, "hadoop-IDE");// required execute user and creatorlabels.put(LabelKeyConstant.CODE_TYPE_KEY, "sql"); // required codeType py,sql,scala

4.引擎配置说明#

4.1 默认配置说明#

配置	默认值	是否必须	说明
wds.linkis.rm.instance	10	否	引擎最大并发数
spark.executor.cores	1	否	spark执行器核心个数
spark.driver.memory	1g	否	spark执行器实例最大并发数
spark.executor.memory	1g	否	spark执行器内存大小
wds.linkis.engineconn.max.free.time	1h	否	引擎空闲退出时间
spark.python.version	python2	否	python版本

4.2 队列资源配置#

因为 Spark 任务的执行需要队列的资源，须要设置自己能够执行的队列。

yarn

4.3 配置修改#

如果默认参数不满足时，有如下几中方式可以进行一些基础参数配置

4.3.1 管理台配置#

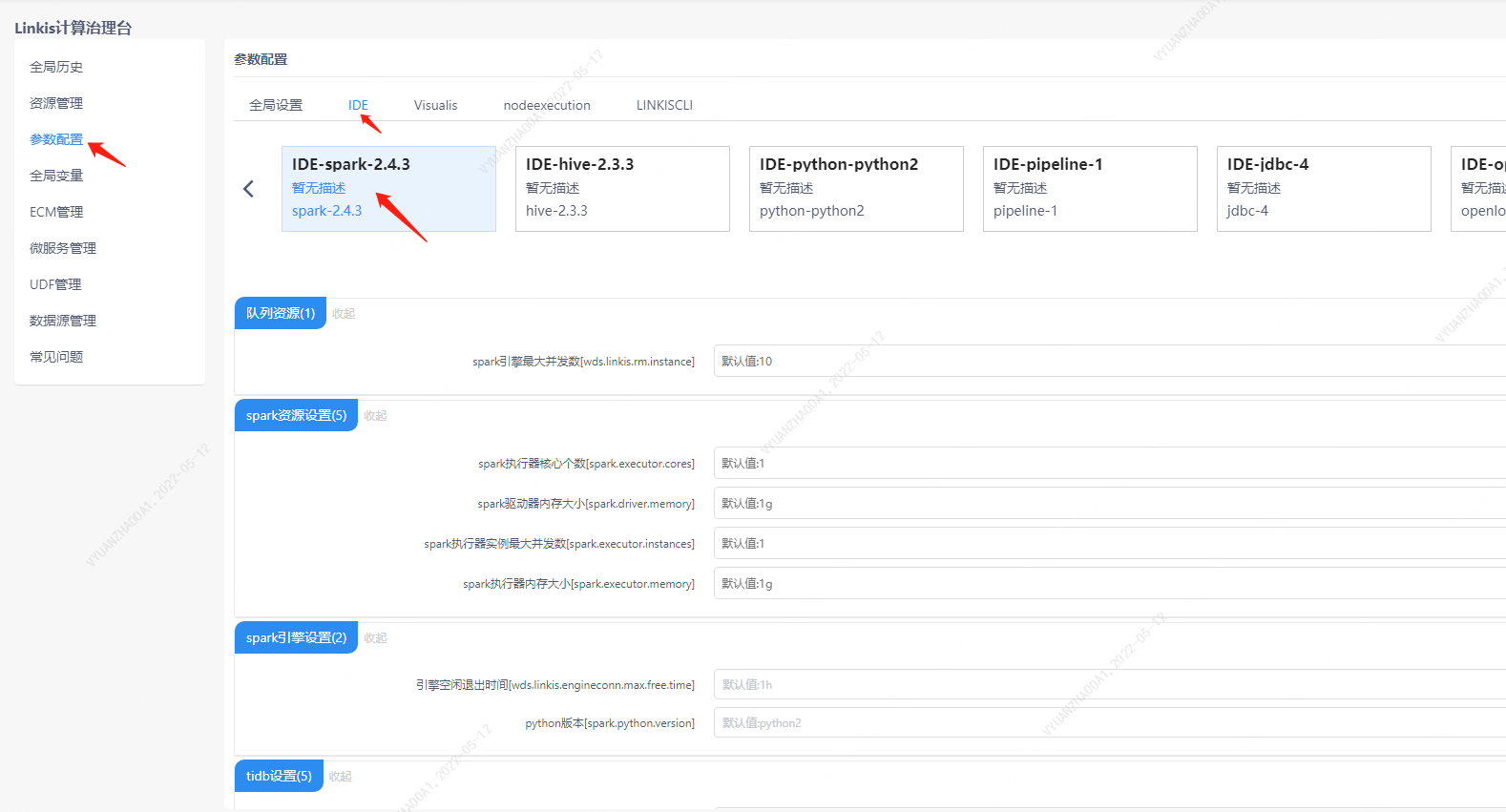

用户可以进行自定义的设置，比如 Spark 会话 executor 个数和 executor 的内存。这些参数是为了用户能够更加自由地设置自己的 spark 的参数，另外 Spark 其他参数也可以进行修改，比如的 pyspark 的 python 版本等。 spark

注意: 修改 IDE 标签下的配置后需要指定 -creator IDE 才会生效（其它标签类似），如：

sh ./bin/linkis-cli -creator IDE \-engineType spark-2.4.3 -codeType sql \-code "show databases"  \-submitUser hadoop -proxyUser hadoop

4.3.2 任务接口配置#

提交任务接口，通过参数 params.configuration.runtime 进行配置

http 请求参数示例 {    "executionContent": {"code": "show databases;", "runType":  "sql"},    "params": {                    "variable": {},                    "configuration": {                            "runtime": {                                "wds.linkis.rm.instance":"10"                                }                            }                    },    "labels": {        "engineType": "spark-2.4.3",        "userCreator": "hadoop-IDE"    }}

4.4 引擎相关数据表#

Linkis 是通过引擎标签来进行管理的，所涉及的数据表信息如下所示。

linkis_ps_configuration_config_key:  插入引擎的配置参数的key和默认valueslinkis_cg_manager_label：插入引擎label如：spark-2.4.3linkis_ps_configuration_category： 插入引擎的目录关联关系linkis_ps_configuration_config_value： 插入引擎需要展示的配置linkis_ps_configuration_key_engine_relation:配置项和引擎的关联关系

表中与引擎相关的初始数据如下

-- set variableSET @SPARK_LABEL="spark-2.4.3";SET @SPARK_ALL=CONCAT('*-*,',@SPARK_LABEL);SET @SPARK_IDE=CONCAT('*-IDE,',@SPARK_LABEL);
-- engine labelinsert into `linkis_cg_manager_label` (`label_key`, `label_value`, `label_feature`, `label_value_size`, `update_time`, `create_time`) VALUES ('combined_userCreator_engineType', @SPARK_ALL, 'OPTIONAL', 2, now(), now());insert into `linkis_cg_manager_label` (`label_key`, `label_value`, `label_feature`, `label_value_size`, `update_time`, `create_time`) VALUES ('combined_userCreator_engineType', @SPARK_IDE, 'OPTIONAL', 2, now(), now());
select @label_id := id from linkis_cg_manager_label where `label_value` = @SPARK_IDE;insert into linkis_ps_configuration_category (`label_id`, `level`) VALUES (@label_id, 2);
-- configuration keyINSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('wds.linkis.rm.instance', '范围：1-20，单位：个', 'spark引擎最大并发数', '10', 'NumInterval', '[1,20]', '0', '0', '1', '队列资源', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.executor.instances', '取值范围：1-40，单位：个', 'spark执行器实例最大并发数', '1', 'NumInterval', '[1,40]', '0', '0', '2', 'spark资源设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.executor.cores', '取值范围：1-8，单位：个', 'spark执行器核心个数',  '1', 'NumInterval', '[1,8]', '0', '0', '1','spark资源设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.executor.memory', '取值范围：1-15，单位：G', 'spark执行器内存大小', '1g', 'Regex', '^([1-9]|1[0-5])(G|g)$', '0', '0', '3', 'spark资源设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.driver.cores', '取值范围：只能取1，单位：个', 'spark驱动器核心个数', '1', 'NumInterval', '[1,1]', '0', '1', '1', 'spark资源设置','spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.driver.memory', '取值范围：1-15，单位：G', 'spark驱动器内存大小','1g', 'Regex', '^([1-9]|1[0-5])(G|g)$', '0', '0', '1', 'spark资源设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('wds.linkis.engineconn.max.free.time', '取值范围：3m,15m,30m,1h,2h', '引擎空闲退出时间','1h', 'OFT', '[\"1h\",\"2h\",\"30m\",\"15m\",\"3m\"]', '0', '0', '1', 'spark引擎设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.tispark.pd.addresses', NULL, NULL, 'pd0:2379', 'None', NULL, '0', '0', '1', 'tidb设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.tispark.tidb.addr', NULL, NULL, 'tidb', 'None', NULL, '0', '0', '1', 'tidb设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.tispark.tidb.password', NULL, NULL, NULL, 'None', NULL, '0', '0', '1', 'tidb设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.tispark.tidb.port', NULL, NULL, '4000', 'None', NULL, '0', '0', '1', 'tidb设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.tispark.tidb.user', NULL, NULL, 'root', 'None', NULL, '0', '0', '1', 'tidb设置', 'spark');INSERT INTO `linkis_ps_configuration_config_key` (`key`, `description`, `name`, `default_value`, `validate_type`, `validate_range`, `is_hidden`, `is_advanced`, `level`, `treeName`, `engine_conn_type`) VALUES ('spark.python.version', '取值范围：python2,python3', 'python版本','python2', 'OFT', '[\"python3\",\"python2\"]', '0', '0', '1', 'spark引擎设置', 'spark');
-- key engine relationinsert into `linkis_ps_configuration_key_engine_relation` (`config_key_id`, `engine_type_label_id`)(select config.id as `config_key_id`, label.id AS `engine_type_label_id` FROM linkis_ps_configuration_config_key configINNER JOIN linkis_cg_manager_label label ON config.engine_conn_type = 'spark' and label.label_value = @SPARK_ALL);
-- engine default configurationinsert into `linkis_ps_configuration_config_value` (`config_key_id`, `config_value`, `config_label_id`)(select `relation`.`config_key_id` AS `config_key_id`, '' AS `config_value`, `relation`.`engine_type_label_id` AS `config_label_id` FROM linkis_ps_configuration_key_engine_relation relationINNER JOIN linkis_cg_manager_label label ON relation.engine_type_label_id = label.id AND label.label_value = @SPARK_ALL);
